1640 三路接點型壓力控制器

簡介：1640 三路接點型壓力控制器原理結構 1640型數字型壓力變送控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的全數字化測控產品?？芍苯影惭b于現場壓力測量點，可用按鍵現場設定零點、滿度值、接點壓力、控制壓力等多種參數。 1640 三路接點型壓力控

銷售熱線: 13262809751（微信/手機同號。）

在線咨詢設備
獲取優惠價格

　　1640 三路接點型壓力控制器原理&結構

　1640型數字型壓力變送控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的全數字化測控產品。可直接安裝于現場壓力測量點，可用按鍵現場設定零點、滿度值、接點壓力、控制壓力等多種參數。

HFS靶式水流開關

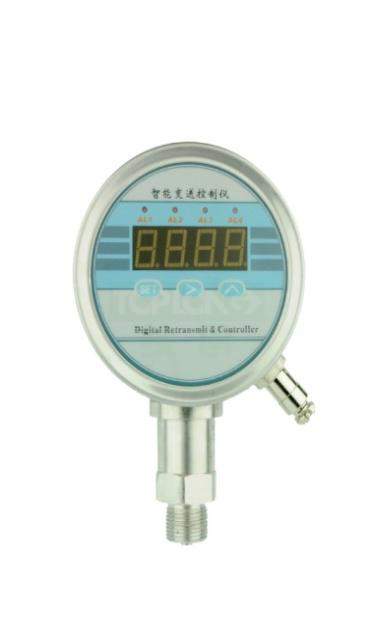

1640 三路接點型壓力控制器

　　1640 三路接點型壓力控制器應用

對316不銹鋼無腐蝕的氣體、液體壓力測量

應用于石油、化工、冶金、電力、水文等工業過程現場

1640 三路接點型壓力控制器特點

　　測量范圍廣，全不銹鋼鋁鑄結構，壓力接口形式多樣，φ100mm表盤設計，超亮度LED壓力顯示

兩種供電方式24VDC或220VAC

最多可提供三路控制接點，接點值和接點狀態任意設置，控制精確可靠

技術參數
量程范圍：	' -0.1~0或0~0.01或0~100MPa
允許過載：	≤額定量程的1.5倍
壓力類型：	表壓、絕壓、密封參考壓型
精確度：	±0.25%（典型）±0.5%（最大）
長期穩定性:	±0.3%F.S/年
零點溫度漂移:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）
滿度溫度漂移:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）
工作溫度:	'-20℃~80℃
貯存溫度:	'-40℃~120℃
供電電源:	24VDC;220VAC
輸出信號:	4~20mA
繼電器控制:	1~3路繼電器控制AC220V/3A
觸點壽命:	大于10萬次
顯示范圍:	'-1999~9999
壓力接口:	M20*1.5;G1/2 或用戶自選
外殼材質:	304不銹鋼
膜片材質:	316L不銹鋼
O型密封圈:	氟橡膠
電纜：	聚乙烯
絕緣電阻：	100MΩ 100VDC
外殼防護等級：	IP65

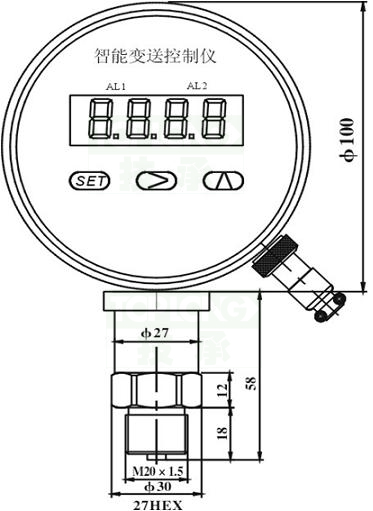

1640三路接點型壓力控制器外形結構

選型代碼
1640-	1	2	3	4	5	6	7	8
1640-	量程范圍 -0.1~0或0~0.01或0~100MPa（X:表示實際測量量程上線）
1	XK	（0-x）Kpa
1	XM	0-x）Mpa
2	外形結構
2	1	φ100表盤不銹鋼殼體
3	供電電源
	D1	24VDC
	D2	220VAC
4	輸出信號
	S1	4~20mA
	S2	1~5V
	S3	0~5V
	S4	0~10mA
5	輸出功能
	F1	一路繼電器
	F2	二路繼電器開關量
	F3	三路繼電器
6	螺紋接口
	J1	M20×1.5外螺紋
	J2	G1/2 外螺紋
	J5	其他特殊螺紋...
7	壓力類型
	G	表壓(*常規選項）
	A	絕壓
	S	密封參考壓
8	OEM定制
	/	無定制內容常規出貨
	A	無銘牌光版定制產品
	B	指定銘牌指定商標產品
