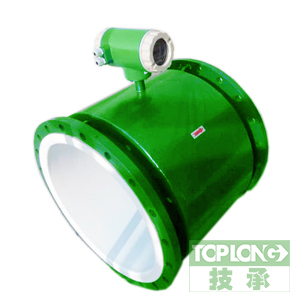

管道式電磁流量計

       一、管道式電磁流量計管道選型

　　1、管道選型說明

　　正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量測量的要求。

　　2、可測量的流體

　　由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量，因?yàn)榉菍?dǎo)電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。

　　3、傳感器口徑的確定

　　流量計使用流速最好在0.1-5m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。


　　二、管道式電磁流量計對工藝管的要求

　　流量計對安裝在上、下游工藝管有一定的要求，否則影響測量精度。

　　a. 上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN(式中DN:傳感器內徑，D：工藝管內徑)

　　b. 工藝管與傳感器必須同心，同軸偏差不大于0.05DN

　　c、旁通道的要求

　　為了方便檢修流量計，最好為流量計安裝旁通道，另外，對重污染流體及流量計需清洗而流體不能停止的，必須安裝旁通道。

　　d、流量計在管線上的按照要求


　　三、使用管道式電磁流量計的注意事項

　　工業上使用的電磁流量計有很多種類型，每種類型的電磁流量計都有不同的使用價值。如果使用管道式電磁流量計，必須注意下面幾個事項。

　　1、塑料管道安裝電磁流量計必須用接地環，并且在流量計附近布置接地點，將兩個接地環短接好同時接入大地。

　　2、加內襯的金屬管道，也必須裝接地環，并用隨產品附帶的二根導線將流量計的法蘭與管道上的法蘭連接好，保證每對法蘭之間零電阻值。

　　3、電磁流量計最好安裝在流體從下向上流動的垂直管線上，如必須安裝在水平管線上時，要保證流量計下游管線位置高于流量計位置。

　　4、流量計上游如有截門，必須保證它們之間有15倍的管道直徑距離。

　　5、如果流量計附近有大功率電氣設備，必須將電氣設備可靠接地。如果附近有變壓器，則須將電磁流量計另選地點。
