1326耐高溫壓力變送器

簡介：1326耐高溫壓力變送器原理結構 1326型壓力變送器采用進口硅壓阻式隔離膜充油芯體作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器，位于不銹鋼殼體內的信號處理電路，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、半成品及成品

銷售熱線: 13262809751（微信/手機同號。）

在線咨詢設備
獲取優惠價格

　　1326耐高溫壓力變送器原理&結構

　1326型壓力變送器采用進口硅壓阻式隔離膜充油芯體作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器，位于不銹鋼殼體內的信號處理電路，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠。

HFS靶式水流開關

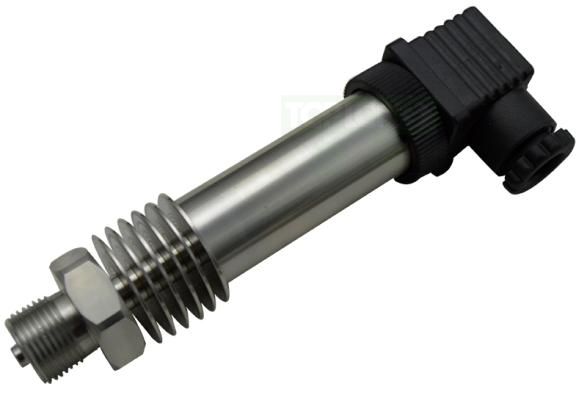

1326耐高溫壓力變送器

　　1326耐高溫壓力變送器應用

對316L不銹鋼無腐蝕的氣體、液體壓力測量。

應用于石油、化工、冶金、電力、水文等工業過程現場。

船舶及航空工業領域。

液壓及氣動控制系統。

應用于醫療、生物制品、食品衛生等行業。

1326耐高溫壓力變送器特點

測量范圍廣，全不銹鋼結構，壓力接口形式多樣，防護等級IP65;

輸出信號形式多樣，現場可調；

技術參數
量程范圍：	-0.1~0或0~0.01MPa或0~100MPa
允許過載：	≤額定量程的1.5倍
壓力類型：	表壓、絕壓、密封參考壓型
精確度：	±0.25%（典型）±0.5%（最大）
長期穩定性:	±0.1%F.S/年（典型） ±0.2%F.S/年（最大）
零點溫度漂移:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）±0.02%F.S/℃(>100KPa）
滿度溫度漂移:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）
工作溫度:	-20℃~80℃
貯存溫度:	-40℃~120℃
供電電源:	15~30VDC（本安型經安全柵供電）
輸出信號:	4~20mA 0~10/20mA 0/1~5VDC
壓力接口:	卡箍式法蘭接口（φ50.4）
外殼材質:	304不銹鋼
膜片材質:	316L不銹鋼
O型密封圈:	氟橡膠
電纜：	聚乙烯
絕緣電阻：	100MΩ 100VDC
外殼防護等級：	IP65

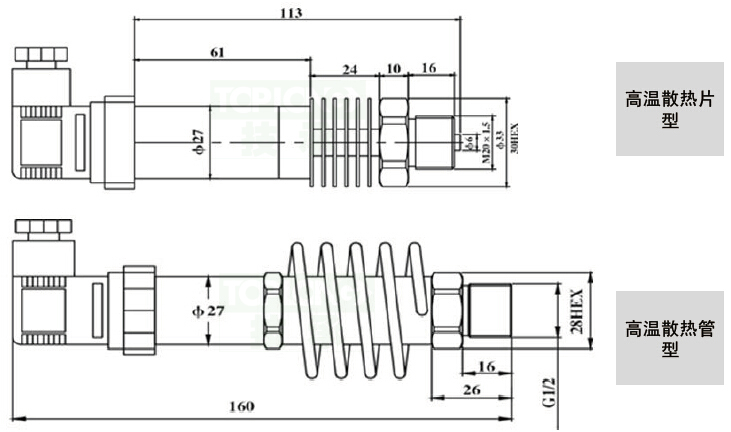

1326耐高溫壓力變送器(單位:mm)

選型代碼
1326-	1	2	3	4	5	6	7	8
1326-	量程范圍 -0.1~0或0~0.01MPa或0~100MPa（X:表示實際測量量程上線）
1	XK	（0-x）Kpa
1	XM	0-x）Mpa
2	外形規格
	A	高溫散熱管型
	B	高溫散熱片型
3	供電電源
	D1	15~30VDC
	D3	其它供電方式
4	輸出信號
	S1	4~20mADC
	S2	1~5VDC
	S3	0~5V
	S4	0~10mADC
	S5	0~20mADC
5	精度等級
	A	0.1%F.S
	B	0.25%F.S
	C	0.5%F.S
6	螺紋接口
	J1	M20×1.5外螺紋
	J2	G1/2 外螺紋
	J3	G1/4外螺紋
	J5	其它特殊螺紋
7	壓力類型
	G	表壓(*常規選項）
	A	絕壓
	S	密封參考壓
8	OEM定制
	/	無定制內容常規出貨
	A	無銘牌光版定制產品
	B	指定銘牌指定商標產品
