1323型棒狀壓力變送器

簡介：1323棒狀壓力變送器原理結構 1323型智能型壓力變送器是一款集壓力測量、變送輸出于一體的智能化測控產品。對傳感器非線性、溫度漂移進行修正補償，實現精確的數字/數據傳輸。 1323棒狀壓力變送器 1323棒狀壓力變送器應用對316不銹鋼無腐蝕的氣體、液體壓力

銷售熱線: 13262809751（微信/手機同號。）

在線咨詢設備
獲取優惠價格

　　1323型棒狀壓力變送器原理&結構

　 1323型智能型壓力變送器是一款集壓力測量、變送輸出于一體的智能化測控產品。對傳感器非線性、溫度漂移進行修正補償，實現精確的數字/數據傳輸。

HFS靶式水流開關

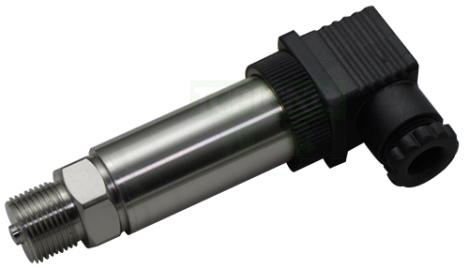

1323棒狀壓力變送器

　　1323棒狀壓力變送器應用

對316不銹鋼無腐蝕的氣體、液體壓力測量

應用于石油、化工、冶金、電力、水文等工業過程現場。

1323棒狀壓力變送器特點

測量范圍廣，全不銹鋼結構，壓力接口形式多樣

技術參數
量程范圍：	-0.1~0或0~0.01MPa或0~100MPa
允許過載：	≤額定量程的1.5倍
壓力類型：	表壓、絕壓、密封參考壓型
精確度：	±0.1%；±0.25%；±0.5%
長期穩定性:	±0.1%F.S/年
零點溫度漂移:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）±0.02%F.S/℃(>100KPa）
滿度溫度漂移:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）
工作溫度:	-20℃~80℃
貯存溫度:	-40℃~120℃
供電電源:	15~30VDC（本安型經安全柵供電）
輸出信號:	4~20mA 0~10/20mA 0/1~5VDC
壓力接口:	M20*1.5 G1/4或用戶自選
外殼材質:	304不銹鋼
膜片材質:	316L不銹鋼
O型密封圈:	氟橡膠
電纜：	聚乙烯
絕緣電阻：	100MΩ 100VDC
外殼防護等級：	IP65

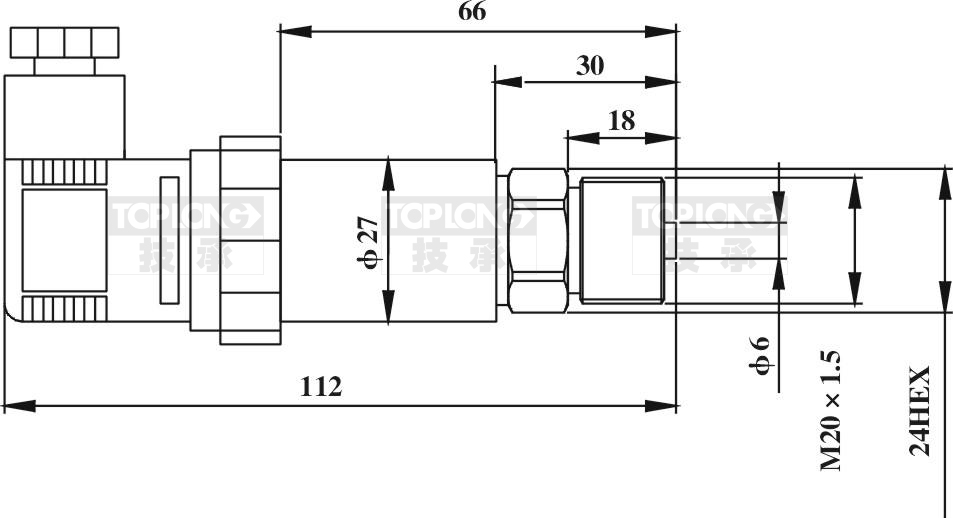

1323數顯壓力變送器尺寸圖(單位:mm)

1323數顯壓力變送器常用量程代碼

量程	代碼	量程	代碼	量程	代碼	量程	代碼
0~10KPa	10K	0~100KPa	100K	0~1.0MPa	1M	0~25MPa	25M
0~20KPa	20K	0~200KPa	200K	0~2.0MPa	2M	0~40MPa	40M
0~35KPa	35K	0~400KPa	400K	0~3.5MPa	3.5M	0~60MPa	60M
0~70KPa	70K	0~600KPa	600K	0~7.0MPa	7M	0~100MPa	100M

選型代碼
1323-	1	2	3	4	5	6	7	8
1323-	量程范圍 -0.1~0或者0~100MPa（X:表示實際測量量程上線）
1	XK	（0-x）Kpa
1	XM	0-x）Mpa
2	供電電源
	D1	15~30VDC
	D3	其它供電方式
4	輸出信號
	S1	4~20mADC
	S2	1~5VDC
	S3	0~5V
	S4	0~10mADC
	S5	0~20mADC
5	精度等級
	A	0.25%F.S
	B	0.5%F.S
6	螺紋接口
	J1	M20×1.5外螺紋
	J2	G1/2 外螺紋
	J3	G1/4外螺紋
	J5	其它特殊螺紋
7	壓力類型
	G	表壓(*常規選項）
	A	絕壓
	S	密封參考壓
8	OEM定制
	/	無定制內容常規出貨
	A	無銘牌光版定制產品
	B	指定銘牌指定商標產品
