2302型液位變送器采用進口硅壓阻式充隔離膜充油芯體作為信號測量元件，根據被測液體的壓強、密度、液位三者的數學模型關系，通過也傳感器把與液位深度成正比的液位壓力測量出來，并經過信號處理電路轉化成標準信號輸出，專用導氣電纜、先進的工藝密封技術和可靠的專用放大電路及精密的溫度補償技術，使得產品具有精度高、體積小，防滲漏性能好的特點。長期浸入液體中工作可靠、穩定。

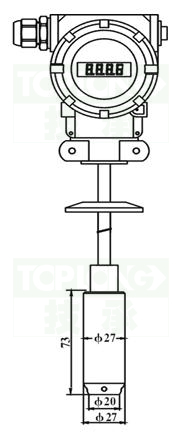

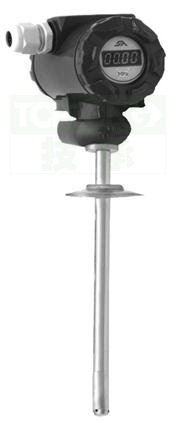

2302硬桿插入液位變送器
測量范圍廣，一體式結構，投入液體中的傳感器部分為全密封不銹鋼結構，傳感器與放大電路均在不銹鋼全密封殼體內，鋁鑄接線盒，防護等級為IP68；
輸出信號形式多樣；
多重防護，防滲漏性能好，抗電磁干擾能力強；
本安防爆型產品符合標準要求，防爆標志為ExiaIICT6.
對316L不銹鋼無腐蝕的氣體、液體壓力測量。
適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。
| 技術參數 | |
|---|---|
| 量程范圍： | '0~6m |
| 允許過載： | 小于等于額定量程的1.5倍 |
| 精確度： | ±0.25%（典型）±0.5%（最大） |
| 長期穩定性: | ±0.1%F.S/年（＞20mH2O） ±0.2%F.S/年（≦20mH2O） |
| 工作溫度: | －20℃~80℃ |
| 貯存溫度: | －40℃~120℃ 7 |
| 供電電源: | 15~30VDC（本安型經安全柵供電） |
| 輸出信號: | 4~20mA 0~10/20mA 0/1~5VDC |
| 外殼材質: | 鋁鑄，不銹鋼304 |
| 膜片材質: | 316L |
| O型密封圈: | 氟橡膠 |
| 絕緣電阻： | 100MΩ 100VDC |
| 外殼防護等級： | IP67 |
| 防爆等級 | ExiaIICT6 |
| 選型代碼 | ||||||
|---|---|---|---|---|---|---|
| 2302- | 1 | 2 | 3 | 4 | 5 | 6 |
| 外型結構 | ||||||
| A | 普通接線盒（直接出線） | |||||
| B | 2088殼體（不帶顯示） | |||||
| BD | 2088殼體LED表頭顯示 | |||||
| C | 2088殼體鎧裝不銹鋼管直插式 | |||||
| 1 | CD | 2088殼體鎧裝不銹鋼管直插式LED表頭顯示 | ||||
| 2 | 量程范圍 | |||||
| 量程 | 0~6m | |||||
| （0-x）m | X:表示實際測量量程 | |||||
| 3 | 供電電源 | |||||
| D1 | 24VDC | |||||
| D2 | 其它供電方式 | |||||
| 4 | 輸出信號 | |||||
| S1 | 4~20mADC | |||||
| S2 | 1~5VDC | |||||
| 5 | 電纜線留長 | |||||
| L | 表示實際長度 | |||||
2.訂購帶LCD或LED表頭的變送器時，變送器的供電電源應不低于20VDC.
3.為確保產品可靠工作，建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地。
4.若訂購產品滿量程小于0.5m液位時，本公司提供1.0級精度的產品。
5.特殊要求：如強震動、瞬間沖擊力、強電磁、射頻干擾，敬請與本公司商洽，并在訂單中注明。
