智能數顯型溫度變送器-6589型

簡介：6589智能數顯型溫度變送器原理結構 6589型溫度變送器是與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式。將工業熱電偶、熱電阻信號轉換成與輸出信號或溫度信號成線性的4-20mA的輸出信號，或者直接輸出熱電阻和熱電偶信號 6589智能數顯型溫度變送器 6589

銷售熱線: 13262809751（微信/手機同號。）

在線咨詢設備
獲取優惠價格

　　6589智能數顯型溫度變送器原理&結構

　　6589型溫度變送器是與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式。將工業熱電偶、熱電阻信號轉換成與輸出信號或溫度信號成線性的4-20mA的輸出信號，或者直接輸出熱電阻和熱電偶信號

HFS靶式水流開關

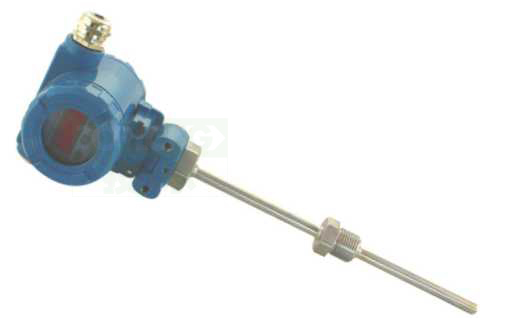

6589智能數顯型溫度變送器

　　6589智能數顯型溫度變送器特點

　　寬廣使用溫區，結構緊湊

　　結構緊湊，量程廣（-200…1800℃）

　　極高的精度及重復性，自帶溫度補償

　　安裝簡單，多種量程可選，多種過個探頭可選

　　防震、耐濕、適合在惡劣的現場環境安裝使用

熱電偶變送器具有冷端溫度自動補償功能

智能型溫度變送器可通過HART調制解調器對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能

熱電阻，熱電偶信號輸入，4-20mA或者熱電阻，熱電偶信號輸出

　　6589智能數顯型溫度變送器應用

　　適合于測量水，油，氣類介質

可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等

技術參數
量程范圍：	'200…1800℃
輸入信號：	熱電阻：PT100，熱電偶：B,S,K,E,T
準確度：	0.2%FS, 0.5%FS
分辨率：	0.1K
輸出信號：	4…20mA、4…20mA+HART,熱電阻、熱電偶
溫度影響：	0，1K/10K
響應時間：	t50，2.3秒/t90,5.4秒
顯示：	四位LCD顯示
工作電壓：	12…30Vdc
模擬負載電阻：	500Ω
電氣保護：	反級，過載保護
傳感器：	PT100
環境溫度	'-25…80℃
防護等級：	IP65
儀表殼材料：	壓鑄鋁
外殼材料：	不銹鋼
觸液部分材料：	不銹鋼1.4571
電氣連接：	端子接線

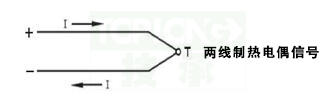

6589智能數顯型溫度變送器電氣接線圖

HFS靶式水流開關尺寸圖

注：插入深度L2，延長管長度L1可根據客戶要求進行定制

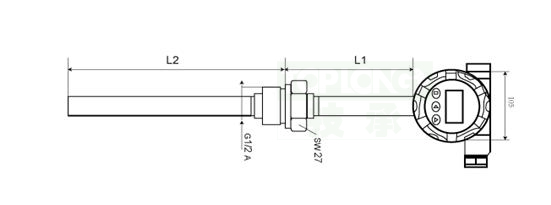

6589智能數顯型溫度變送器尺寸圖

選型代碼
6589-	1	2	3	4	5
6589-	測量范圍
1	/0-1600	0…1600℃(B)
	/0-1300	0…1300℃(S)
	/0-1200	0…1200℃(K)
	/0-1100	0…1100℃(K)
	/0-1000	0…1000℃(K)
	/0-800	0…800℃(K)
	/0-750	0…750℃(E)
	/-200-600	'-200…600℃(PT100熱電阻)
2	輸出
	/A	模擬量輸出：4…20mA
	/H	輸出為：4…20mA+HART
	D	熱電阻輸出
	T	熱電偶輸出
3	保護管材質
	/1	剛玉質瓷管（最高使用溫度1800℃）
	/2	高鋁質瓷管（最高使用溫度1500℃）
	/3	GH3030不銹鋼（最高使用溫度1300℃）
	/4	316L不銹鋼（最高使用溫度1000℃）
4	探頭直徑
	/6	∅6
	/8	∅8
	/10	∅10
	/12	∅12
	/16	∅16
5	探頭長度L2
	/100	100mm
	/200	200mm
	/S	其它長度可定制
	連接方式
6	H	固定外螺紋：G1/2"
	H1	卡套活動外螺紋：G1/2"
	F	固定法蘭：DN05
	F1	活動法蘭：DN50
	/S	其它連接方式可定制
