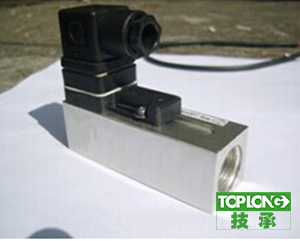

在線式安裝，機械式流量開關，用于液體或氣體介質。堅固的塑料，鋁或不銹鋼外殼可選。
極小的壓力損失,良好的重復性,抗污能力,機械部分與電子部分完全隔離,設定精度更加精確，帶有開關設定刻度表， 易設定用戶，無須在現場設定，LED顯示開關動作狀態
氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調.
|
設定范圍:
|
詳見參數表
|
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
精確度:
|
±5%總量程
|
|||||||||||||||||
|
遲滯:
|
視開關點而定，最小0.5L/Min
|
|||||||||||||||||
|
開關設定刻度:
|
介質為水,溫度20℃,水平安裝狀態進行標定的安裝位置,介質和溫度變化會對開關值略有影響。
|
|||||||||||||||||
|
|
||||||||||||||||||
|
LED顯示:
|
直流配電有LED顯示開關狀態，交流無LED顯示
|
|||||||||||||||||
|
接線方式：
|
M12 接插頭&赫斯曼連接
|
|||||||||||||||||
|
輸出:
|
干簧開關 , 容量 24VDC / 250VAC ,100mA
|
|||||||||||||||||
|
耐壓:
|
50bar(鋁型) 200bar（不銹鋼）
|
|||||||||||||||||
|
平均壓力損失:
|
0.3bar(在25L/min)
|
|||||||||||||||||
|
回差:
|
和開關值有關，最小0.5L/min
|
|||||||||||||||||
|
介質溫度:
|
0-100℃/0-160℃（高溫選擇）
|
|||||||||||||||||
|
防護等級：
|
IP65
|
|||||||||||||||||
|
工程塑料材質：
|
外殼: POM工程塑料
|
|||||||||||||||||
|
柱塞: POM工程塑料
|
||||||||||||||||||
|
彈簧: 316L不銹鋼 SUS1.4310
|
||||||||||||||||||
|
密封: NBR
|
||||||||||||||||||
|
磁體: 鋇
|
||||||||||||||||||
|
陽極氧化鋁材質：
|
外殼: 陽極氧化鋁
|
|||||||||||||||||
|
柱塞: POM工程塑料
|
||||||||||||||||||
|
彈簧: 316L不銹鋼 SUS1.4310
|
||||||||||||||||||
|
密封: NBR
|
||||||||||||||||||
|
磁體: 鋇
|
||||||||||||||||||
|
不銹鋼材質：
|
外殼: 304不銹鋼
|
|||||||||||||||||
|
柱塞: POM工程塑料
|
||||||||||||||||||
|
彈簧: 316L不銹鋼 SUS1.4310
|
||||||||||||||||||
|
密封: NBR
|
||||||||||||||||||
|
磁體: 鋇
|
||||||||||||||||||
| 陽極氧化鋁（不銹鋼） | 型 號 | 耐壓 | 最大流量 | 可變量程 | G | L | H | B | X | 重量 | |||||||||||||
| 公斤 | L/min(水) | L/min(水) | mm | mm | mm | mm | mm | 公斤 | |||||||||||||||
| 3116-008...A(k)010… | 最大200公斤 | 40 | 0.6(0.1)..8(7) | G1/4 | 93 | 36 | 30 | 12 | 0.22(0.53) | ||||||||||||||
| 3116-010...A(k)010… | 0.6(0.1)..8(7) | G3/8 | 15 | 0.20(0.51) | |||||||||||||||||||
| 3116-015...A(k)010… | 0.6(0.1)..8(7) | G1/2 | 0.18(0.48) | ||||||||||||||||||||
| 3116-020…A(k)010… | 0.6(0.1)..8(7) | G3/4 | 105 | 35 | 0.23(0.65) | ||||||||||||||||||
| 3116-025...A(k)010… | 0.6(0.1)..8(7) | G1 | 105 | 40 | 0.32(0.82) | ||||||||||||||||||
| 3116-008...A(k)015… | 1(0.5)…15(13) | G1/4 | 93 | 30 | 12 | 0.22(0.53) | |||||||||||||||||
| 3116-010...A(k)015… | 1(0.5)…15(13) | G3/8 | 15 | 0.20(0.51) | |||||||||||||||||||
| 3116-015...A(k)015… | 1(0.5)…15(13) | G1/2 | 0.18(0.48) | ||||||||||||||||||||
| 3116-020…A(k)015… | 1(0.5)…15(13) | G3/4 | 105 | 35 | 0.23(0.65) | ||||||||||||||||||
| 3116-025...A(k)015… | 1(0.5)…15(13) | G1 | 105 | 40 | 0.32(0.82) | ||||||||||||||||||
| 3116-015...A(k)028… | 2(0.8)…28(25) | G1/2 | 93 | 30 | 0.18(0.48) | ||||||||||||||||||
| 3116-020…A(k)028… | 80 | 2(0.8)…28(25) | G3/4 | 105 | 35 | 0.23(0.65) | |||||||||||||||||
| 3116-025...A(k)028… | 2(0.8)…28(25) | G1 | 40 | 0.32(0.82) | |||||||||||||||||||
| 3116-020…A(k)060… | 120 | 27(21)…70(66) | G3/4 | 35 | 0.23(0.65) | ||||||||||||||||||
| 3116-025...A(k)060… | 27(21)…70(66) | G1 | 40 | 0.32(0.82) | |||||||||||||||||||
注:1.以上括號內參數為復位點，括號外為動作點。如果下限報警(監測流量過小)參考復位點參數。上限報警(監測流量過大)參考動作點參數。
2.以上參數是將開關垂直安裝于水平管路,以20℃水為介質測試得出的.
3.上表壓力為304不銹鋼材質下耐壓等級.另有耐壓50bar、20bar可選。
| 適用管徑 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 08 | 螺紋接口 G1/4 | |||||||||||||||
| 10 | 螺紋接口 G3/8 | |||||||||||||||
| 15 | 螺紋接口 G1/2 | |||||||||||||||
| 20 | 螺紋接口 G3/4 | |||||||||||||||
| 25 | 螺紋接口 G1 | |||||||||||||||
| 連接方式 | ||||||||||||||||
| F | 內螺紋 (母接頭) | |||||||||||||||
| 配電明細 | ||||||||||||||||
| D | 直流配電24V±20%DC | |||||||||||||||
| W | 交流配電230V±15%AC | |||||||||||||||
| 材質描述 | ||||||||||||||||
| P | POM加強塑料 過液本體 | |||||||||||||||
| L | 陽極氧化鋁 過液本體 | |||||||||||||||
| G | 304不銹鋼 過液本體 | |||||||||||||||
| 報警設定區間 | ||||||||||||||||
| 008 | 設定范圍：0.6…8L/min （下線報警0.1…7L/min） | |||||||||||||||
| 015 | 設定范圍：1…15L/min | |||||||||||||||
| 028 | 設定范圍：2…28L/min | |||||||||||||||
| 070 | 設定范圍：27…70L/min | |||||||||||||||
| 電氣連接方式 | ||||||||||||||||
| M | M12接插頭 | |||||||||||||||
| H | 赫斯曼接頭 | |||||||||||||||
| OEM定制 | ||||||||||||||||
| / | 無定制內容常規出貨 | |||||||||||||||
| A | 無銘牌光版定制產品 | |||||||||||||||
| B | 指定銘牌指定商標產品 | |||||||||||||||
