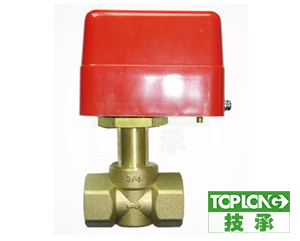

簡介：原理結構 機械式流量開關。內置彈簧支撐的擋片，當流量達到預制值時，機械結構觸發微動觸發開關。 產品特點 在線式安裝，極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。機械部分與電子部分安全隔離。 產品應用 空氣、水和油多用型，
銷售熱線: 13262809751（微信/手機同號。）
機械式流量開關。內置彈簧支撐的擋片，當流量達到預制值時，機械結構觸發微動觸發開關。
在線式安裝，極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。機械部分與電子部分安全隔離。
空氣、水和油多用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調，適用于直徑≤50mm的管道。
|
重復性:
|
±2.5%總量程 | |||||||||||||||||
|
接線方式：
|
端子接線 | |||||||||||||||||
|
輸出:
|
機械開關常開或常閉 | |||||||||||||||||
| 24VDC,15A | 250VAC,15A | 380VAC,5A | ||||||||||||||||
|
觸點壽命：
|
10萬次 | |||||||||||||||||
|
耐壓:
|
16 bar（40bar可選） | |||||||||||||||||
|
平均壓力損失:
|
0.08bar（流量最大時） | |||||||||||||||||
|
環境溫度:
|
-25～80℃ | |||||||||||||||||
|
介質溫度:
|
-10～90℃（-30～350℃) | |||||||||||||||||
|
防護等級:
|
IP54 &IP67 | |||||||||||||||||
|
材料:
|
主體： 304不銹鋼 | |||||||||||||||||
| 過程連接：黃銅 & 304不銹鋼 | ||||||||||||||||||
| 連接桿： 黃銅& 304不銹鋼 | ||||||||||||||||||
| 靶片： 316L不銹鋼 | ||||||||||||||||||
| 防護外殼：塑料聚合物&304不銹鋼 | ||||||||||||||||||
|
型號
|
可調范圍
|
遲滯
|
管徑
|
接口螺紋
|
耐壓
|
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
L/min（純水）
|
L/min（純水）
|
DN
|
D
|
公斤
|
||||||||||||||||
|
3111-15A1
|
3…11
|
1.5
|
15
|
RC 1/2" 錐管螺紋
|
16 或 40
|
|||||||||||||||
|
3111-15A2
|
5…17
|
2.5
|
RC 1/2" 錐管螺紋
|
|||||||||||||||||
|
3111-20A1
|
4.2…18
|
2
|
20
|
RC 3/4" 錐管螺紋
|
||||||||||||||||
|
3111-20A2
|
8.3…37
|
3
|
RC 3/4" 錐管螺紋
|
|||||||||||||||||
|
3111-25A1
|
5.2…23
|
2
|
25
|
RC 1" 錐管螺紋
|
||||||||||||||||
|
3111-25A2
|
11…48
|
4
|
RC 1" 錐管螺紋
|
|||||||||||||||||
|
3111-32A1
|
8.1…39
|
3
|
32
|
RC 1 1/4" 錐管螺紋
|
||||||||||||||||
|
3111-32A2
|
19…90
|
6
|
RC 1 1/4" 錐管螺紋
|
|||||||||||||||||
|
3111-40A1
|
15…69
|
5
|
40
|
RC 1 1/2" 錐管螺紋
|
||||||||||||||||
|
3111-40A2
|
25…111
|
7
|
RC 1 1/2" 錐管螺紋
|
|||||||||||||||||
|
3111-50A1
|
35…92
|
6
|
50
|
RC2" 錐管螺紋
|
||||||||||||||||
|
3111-50A2
|
46…125
|
7
|
RC 2" 錐管螺紋
|
|||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | ||||||
| 3111- | - | - | - | - |

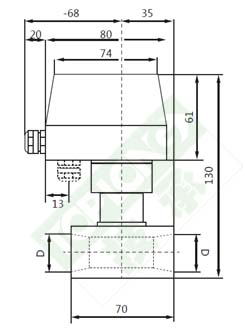

| 外形結構 | |||||||||||||||||||
|
15
|
RC 1/2" 錐管內螺紋 (DN15) | ||||||||||||||||||
|
20
|
RC 3/4" 錐管內螺紋 (DN20) | ||||||||||||||||||
|
25
|
RC 1" 錐管內螺紋 (DN25) | ||||||||||||||||||
|
32
|
RC 1 1/4" 錐管內螺紋 (DN32) | ||||||||||||||||||
| 1 |
40
|
RC 1 1/2" 錐管內螺紋 (DN40) | |||||||||||||||||
| 材質說明 | |||||||||||||||||||
|
1
|
POM工程塑料 | ||||||||||||||||||
|
2
|
黃銅 | ||||||||||||||||||
| 2 |
3
|
不銹鋼304 | |||||||||||||||||
| 詳細參數 | |||||||||||||||||||
|
1
|
詳見 參數表 中與管徑相適宜的量程調節范圍 | ||||||||||||||||||
| 3 |
2
|
詳見 參數表 中與管徑相適宜的量程調節范圍 | |||||||||||||||||
| 防護蓋材質與顏色 | |||||||||||||||||||
|
R
|
塑料防護外殼（紅色） | ||||||||||||||||||
|
B
|
塑料防護外殼（藍色） | ||||||||||||||||||
|
G
|
塑料防護外殼（綠色） | ||||||||||||||||||
|
W
|
塑料防護外殼（白色） | ||||||||||||||||||
|
BK
|
塑料防護外殼（黑色） | ||||||||||||||||||
|
L
|
鑄鋁防護外殼 | ||||||||||||||||||
| 4 |
304
|
304不銹鋼防護外殼 | |||||||||||||||||
| 特殊定制項 | |||||||||||||||||||
|
GY
|
耐高壓40bar | ||||||||||||||||||
| 5 |
GW
|
耐高溫350°C(該選項防護等級IP67) | |||||||||||||||||
