污水流量計使用說明，污水流量計工作原理

被測流體必須為導電液體或漿料，電導率不小于5μs/ cm。待測流體不應包含許多鐵磁物質或氣泡。應根據被測流體的特性選擇適當?shù)膲毫λ胶蛪毫ΑＲr里材料，電極材料和儀器結構形式。

污水流量計​路徑選擇
1.由于LD電磁流量計的量程為150：1，因此儀器的直徑通常與過程管道的直徑相同。
2.如果被測介質中含有固體顆粒，推薦流速范圍為1〜3m / s。如果實際流量太大而又不方便更改，則可選儀器的直徑大于過程管道的直徑，以適當減小流量計的測量管截面。流體的流速減少了由顆粒引起的電極和襯里的磨損。
3.如果工藝管道中可能有沉積物，建議流速為2〜5m / s。如果實際流量太低并且不方便更換過程管道，則可選儀表的直徑要小于過程管道的直徑，以適當?shù)卦黾?strong>電磁流量計的流量。避免泥沙流量對儀器精度的影響。
4.當流量太小而需要高精度測量時，可以選擇小于過程管道直徑的傳感器來增加流量并確保更高的精度。
特征
1.獨立性強，測量不受物理量（例如液體密度，粘度，溫度，壓力和電導率）變化的影響。
2.結構簡單，故障率低，測量管內無移動和阻塞部件，無阻塞，無壓力損失。
3.適用范圍廣，量程比大，適用于導電液體，含纖維，固體顆粒和懸浮固體的液體。
4.安裝要求低，對直管段（前5D和后2D）的要求低。
5，工作穩定可靠，采用低頻方波激勵，功耗低，零位穩定。
6.多種輸出信號，可以輸出與流量成比例的線性模擬信號，數字信號和警報信號。

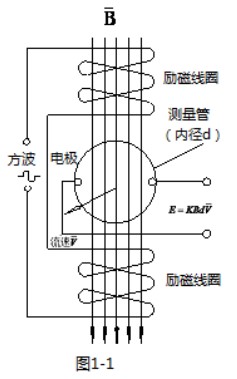

1.3工作原理（見圖1-1）
流量計的測量原理基于法拉第電磁感應定律。流量計的測量管是襯有絕緣材料的短的非磁性合金管。兩個電極沿管徑方向穿過管壁固定在測量管上。電極頭基本上與襯里的內表面齊平。當激勵線圈被雙向方波脈沖激勵時，將在垂直于測量管軸線的方向上產生磁通密度為B的工作磁場。此時，如果具有一定導電性的流體流過測量管，則通過切斷磁力線會感應出電動勢E。電動勢E與磁通密度B成正比。測量管的內徑d與平均流速V的乘積由電極檢測到，并通過傳感器發送到轉換器電纜。轉換器放大流量信號后，它可以顯示流體流量，并可以輸出脈沖和模擬電流信號以進行流量測量和控制。

在哪里：
E ---------是電極之間的信號電壓
B ---------磁通密度（T）
d --------測量管內徑
V --------平均速度（m / s）
K --------常數
由于K為常數且勵磁電流為常數，因此B也為常數。從式（1-1）可以看出，體積流量Q與信號電壓E成正比，即由流量感應的信號電壓E與體積流量Q關系呈線性關系。因此，只要測量E，就可以確定流量。

這是污水流量計的基本工作原理。
從公式（1-1）可以看出，被測流體介質的溫度，密度，壓力，電導率以及液固兩相流體介質的液固組成比均不會影響測量結果。 。至于流動狀態，只要它符合軸對稱流動（例如層流或湍流），就不會影響測量結果。因此，污水流量計是實際體積流量計。
