下面這篇文章主要是講壓力變送器維護期間燒24V供電保險出現故障時，應當怎么來處理檢修的。這也是壓力變送器常見的問題之一。
在工業自動控制系統中,使用了各種壓力、流量、液位等變送器,它們將采集的各種信號傳送給 PLC 機柜,以便根據設計要求進行自動運行和數據的檢測記錄,確保系統安全正常的運行。但任何設備長期運行后都會出現各種各樣的故障。這就需要作業人員定期巡檢,以便及時發現問題并解決,保證各個設備能正常工作。下面是近期幾次設備維護,在對各種變送器進行校驗拆卸時或完成校驗后回裝時,發生了多次燒變送器 24V 供電保險的故障。經認真分析和檢查,非常終發現問題的根源所在,并提出整改建議及工作中的注意事項,以免再次發生同類問題。
例1在對流量變送器進行校驗前察看,發現儀表上有顯示,從接線端拆下后蓋時,卻沒有了顯示。分析與檢修:通過故障現象分析,懷疑供電電路異常。檢測輸出電壓時,發現無 24V供電,說明 24V 電源或其負載異常。按照圖紙找到 PLC 機柜的接線端子排,后仔細檢查,發現保險燒毀,檢查負載元件正常,用相同的保險更換后,恢復正常顯示,故障排除。
例2在對壓力變送器校驗前,察看儀表有顯示;在拆下接線后,分別進行單股包扎,以防止24V電源的正極對地短路,在校驗完成回裝接線后儀表恢復顯示,但在回裝儀表后蓋并基本快旋緊時失去了顯示。
分析與檢修:拆掉后蓋,測量無 24V 供電,測對地阻值為 112KΩ,懷疑儀表有問題。拆掉接線后測對地阻值為無窮大,檢查 24V 供電的保險燒毀。為了安全起見,在不接變送器時更換保險,測量24V 電壓正常,將萬用表置于 mA 電流擋,串在壓力變送器的正極之間,所測電流為 4.012mA,變送器有顯示,去掉萬用表,恢復接線后正常,故障排除。
例 3 在對差壓壓力變送器校驗前儀表上有顯示,在拆下接線時包扎良好,校驗結束后回裝接線時,壓力變送器顯示正常,在回裝后蓋還沒有對準絲扣時,瞬時失去了顯示,同樣是保險被燒毀。針對以上 3 例燒保險的問題,都是出在校驗過程中或完成后回裝后蓋時發生的故障,不存在接線包扎不嚴的問題。那么主要問題就是檢查后蓋和接線端子有無缺陷和接地故障。
1)出現問題的變送器,都是靠墻近或距電纜托盤的狹小位置,在安裝接線端子后蓋時,不能很好地將變送器內絲扣和后蓋外絲扣對正,存在一定的傾斜角度,導致后蓋傾斜。而這個不確定的傾斜角就會碰觸到接線端子的正極校驗片上,引起短路,從而產生燒 24V 供電保險的故障。

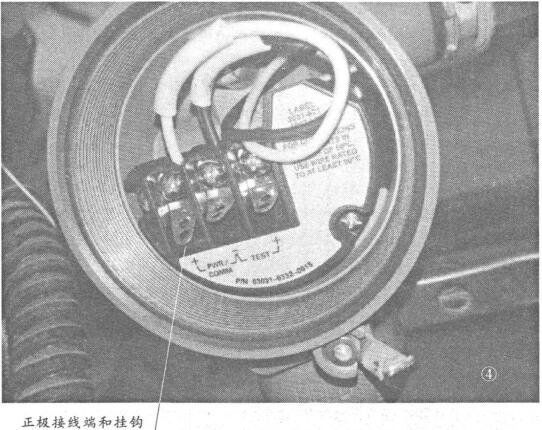

2)新型變送器為了便于校驗方便,在接線端子上都設置了用于連接校驗儀的表筆掛鉤。在進行校驗時,一般都將這個掛鉤撬起來一點,以便于連接表筆,但在校驗結束后未壓回去,導致這個掛鉤高出端子排。這樣,在后蓋旋緊到位時它和后蓋發生短路,造成了安全隱患。
圖1

3)接線端子上的 24V 供電的正極都設置在非常外邊,也就是距離外殼非常近,一旦安裝后蓋時有點傾斜,就有可能造成短路。
因此,針對以上發生短路的案例進行檢查和分析,做出以后工作中的建議和安裝的注意事項,要求在變送器校驗結束后,將掛鉤壓回到原始位置;再一個就是回裝時先接線,確認有顯示后,手拿著變送器,對準位置再上好后蓋,非常后將變送器回裝到支架上并連接儀表管,確保校驗維護回裝可靠完成。
